Pengertian Motherboard Secara Lengkap Beserta Gambar

Kali ini saya akan membagian tentang Pengertian, Fungsi, dan Gambar Komponen Motherboard Terlengkap. Kebanyakan orang awam tentang komputer, tidak akan tahu apa itu motherboard, karena mereka pasti hanya tahu tentang Prosesor, VGA, RAM, dan perangkat penunjang komputer seperti Mouse, Keyboard, dan lain sebagainya

ASUS ROG STRIX Z270E GAMING

Pengertian Motherboard

Pengertian Motherboard adalah papan sirkuit berupa pcb yang memiliki berbagai komponen elektronik yang saling terhubung dimana cara kerjanya mengatur hal teknis seputar BIOS (Basic Input Output System), Chipset (pengatur koneksi input-output), RAM (memori penyimpanan data sementara), VGA card (memori penyimpan data grafis), prosesor & Additional card (PCI, ISA).

Baca Juga : BANDICAM 3.1.0 FULL VERSION

Pengertian dari motherboard sendiri yaitu papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasa disingkat dengan kata mobo. Pengertian lain dari motherboard atau dengan kata lain mainboard adalah papan utama berupa pcb yang memiliki chip bios (program penggerak), jalur-jalur dan konektor sebagai penghubung akses masing-masing perangkat.

Fungsi Motherboard

Fungsi utama motherboard ialah sebagai pusat penghubung antara satu perangkat keras dengan perangkat keras lainnya. Artinya, motherboard di sini mengemban tugas untuk menghubungkan bahasa kode antarperangkat keras untuk disinergikan menjadi sebuah aktivitas kerja perangkat komputer. Sebagai contoh, motherboard berfungsi menghubungkan beberapa perangkat keras seperti prosesor, RAM, Harddisk, Printer, VGA ,Power Supply, dan masih banyak lagi.

Jenis - Jenis Motherboard

1. AT baby / AT

Motherboard Jenis AT yaitu format yang digunakan dalam 386 serta 486 komputer pertama. kemudian format tersebut diganti oleh format ATX, dimana formar ini membentuk sirkulasi udara yang lebih baik dari sebelumnya sehingga lebih mudah untuk mengakses komponen-komponen komputer.

Motherboard AT Baby

2. ATX

Jenis dari motherboard ATX dapat di upgrade ke AT baby. Hal itu di maksudkan untuk meningkatkan kemudahan bagi anda. Jenis-Jenis Motherboard ini di rancang untuk menancapkan peripheral semudah mungkin (misalnya, IDE konektor yang terletak di samping disk). Jenis dari motherboard ini adalah Standar ATX, mikro ATX, Flex-ATX dan mini-ATX.

Motherboard ATX

3. BTX

Jenis Motherboard BTX lebih di maksudkan untuk mendukung jenis Intel yang di rancang untuk memperbaiki pengaturan komponen, sehingga untuk mengoptimalkan sirkulasi udara, akustik, dan pengendalian panas. Konektor dalam motherboard ini di pasang secara paralel ke arah di mana udara mengalir. Kabel listrik BTX adalah sama dengan pasokan listrik ATX.

Motherboard BTX

4. ITX.

a. Mini-ITX b. Nano-ITX Motherboard ITX adalah format dari ( Teknologi Informasi extended ). Motherboard jenis ini di dukung oleh Via, adalah format yang sangat kompak yang dirancang untuk konfigurasi miniatur seperti mini-PC. Sedangkan jenis yang sama dengan motherboard ini adalah mini-ITX dan nano-ITX.

Motherboard ITX

Macam - Macam Komponen Motherboard Beserta Fungsinya

1. Socket Prosessor / CPU Socket

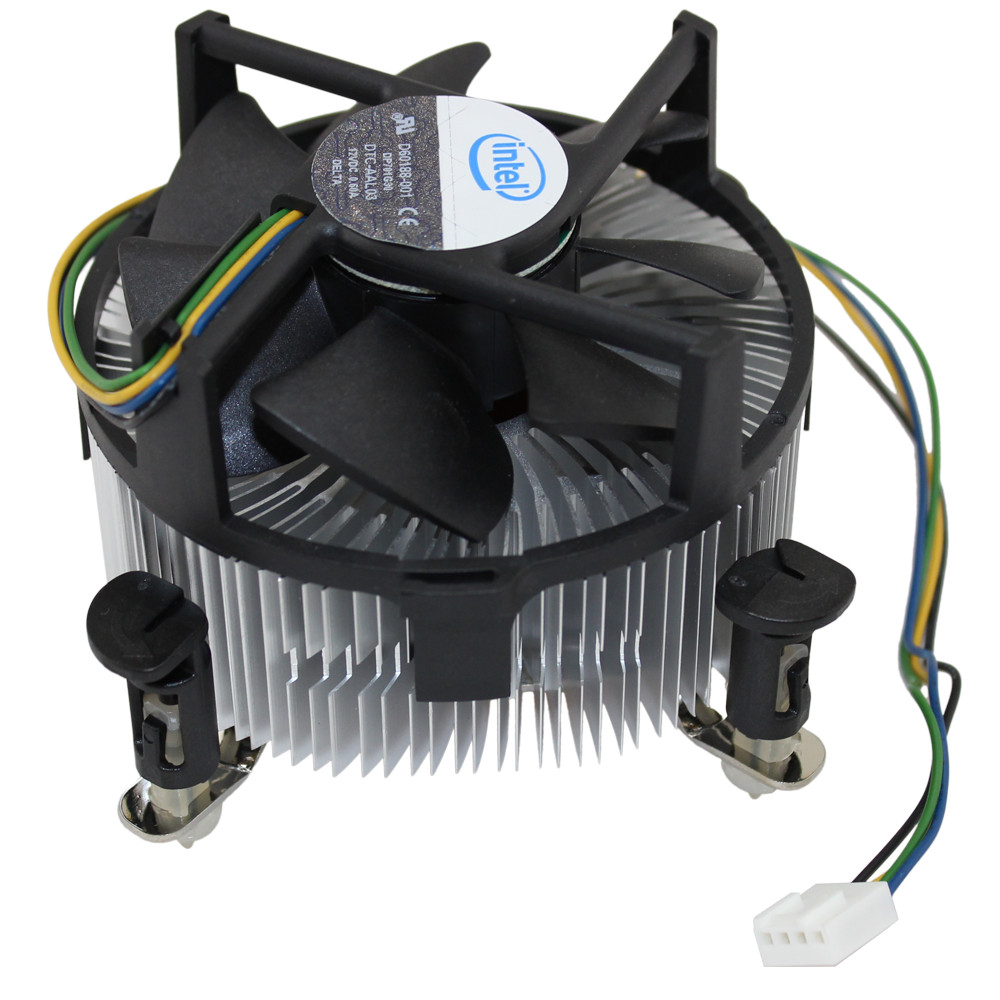

Socket Prosessor merupakan tempat dimana prosessor terpasang. Kalau dilihat secara fisik, area dari socket prosessor ini selalu dikelilingi oleh 4 lubang untuk penyangga Heatsink Fun, karena Prosessor sangat memerlukan penghantar panas saat bekerja.

Socket Processor

Pemilihan motherboard sebaiknya mempertimbangkan dengan jenis socket prosessor yang terpasang, karena socket tersebut tidak dapat dipasang oleh sembarang prosessor. Karena satu jenis prosessor sudah memiliki socketnya masing-masing, dan tidak dapat dipasang ke socket lain.

Contohnya, ketika kamu membeli motherboard dengan socket prosessor untuk AMD, jangan harap kamu bisa menggunakan motherboard tersebut dengan prosessor Intel, karena socket yang digunakan jelas berbeda. Jadi, salah satu tips saat membeli motherboard adalah memperhatikan jenis socket prosessor yang ada, usahakan socket tersebut support dengan prosessor yang terbaru.

2. Slot Random Access Memory (RAM)

Secara fisik, bentuknya memanjang, sesuai dengan panjang RAM. Pada umumnya posisi slot memory ini bersebelahan dengan socket prosessor, dan biasanya jumlahnya lebih dari satu slot. Disinilah RAM dipasang.

Slot RAM

3. Chipset

Komponen motherboard yang memiliki peran sangat penting adalah chipset. Perangkat cerdas yang satu ini pada dasarnya berfungsi sebagai jembatan arus data yang menghubungkan processor dengan macam-macam komponen eksternal dan buses. Biasanya jenis chipset inilah yang menjadi patokan untuk menentukan dan menilai fitur dan kemampuan sebuah motherboard.

Ada dua jenis chipset yang populer di kalangan pengguna komputer, yaitu chipset intel yang hanya bisa digunakan untuk CPU Intel, dan chipset AMD untuk prosesor keluaran AMD. Kedua kelompok ini pun terbagi lagi kepada berbagai macam jenis generasi chipset yang terus berkembang.

Umumnya, chipset dirancang khusus untuk mendukung seri atau model prosesor tertentu saja. Tidak bisa sembatrangan, sebelum dipasang pada sebuah komputer biasanya akan dibuat perhitungan antara chipset, jumlah RAM yang ingin dipasang, tipe prosesor dan desain motherboardnya sendiri. Semakin canggih chipset yang digunakan, maka akan semakin canggih pula motherboard yang akan menjalankan banyak fungsi di dalam sebuah komputer.

Sebagai gambaran, jenis chipset yang digunakan pada motherboard akan berpengaruh pada beberapa poin penting berikut ini :

Tipe prosesor yang bisa digunakan pada motherboard
Kelengkaaqn port I/O yang mampu disediakan
Tipe display adaptor yang bisa digunakan
Jenis memori yang yang bisa mendukung sistem PC dan kapasitas maksimum memori yng bisa dipergunakan pada motherboard
Kelengkapan fitur tambahan, misalnya LAN card, modem, dan soud card. Biasanya terdapat chipset yang menyediakan fitur ini sudah on board di dalam motherboard-nya

Jika dulu teknologi chipset masih sangat terbatas, saat ini sudah ada beberapa jenis chipset yang dapat mendukung lebih dari satu tipe RAM sekaligus. Salah satu contohnya adalah chipset Intel i91 yang dapat bekerja dengan prosesor Intel Pentium 4 dan Celeron dengan konfigurasi menggunakan DDR atau DDR2. Seiring dengan kemajuan jaman, perkembangan chipset terus terjadi, namun tidak bisa serta merta terjadi begitu saj, karena harus disesuaikan dengan kemajuan teknologi yang terjadi pada beberapa perangkat keras komputer lainnya.

Dalam menjalankan fungsinya, chipset biasanya dibantu oleh beberapa komponen yang memiliki peran cukup besar. Berikut ini dua komponen dasar yang biasanya menjadi pendukung komponen chipset motherboard :

– Northbridge / MCH

Northbridge merupakan nama yang digunakan oleh AMD, VIA dan beberapa perusahaan pencetak hardware lainnya, sementara pabrikan Intel lebih suka menyebutnya dengan nama MCH yang merupakan singkatan dari Memory Controller Hub. Disebut dengan istilah apapun, pada dasarnya fungsi Northbridge tetap sama, yakni bertindak sebagai bagian dari chipset dalam mengatur pertukaran data yang bersifat internal, seperti pada video card, prosesor dan memori.

Dalam sistem kerjanya, Northbridge bekerja sama dengan chip southbridge. Jika diurai lebih jauh lagi, Northbridge bertugas mengendalikan atau menangani komunikasi antara CPU, RAM, AGP atau PCI Express, dan southbridge. Northbridge juga berperan menentukan jumlah, tipe dan kecepatan CPU yang dapat dipasangkan pada motherboard, termasuk menentukan jumlah, kecepatan dan tipe RAM yang dapat digunakan.

– Southbridge

Southbridge merupakan sebutan untuk komponen pembantu northbridge yang menghubungkan northbridge dengan komponen atau periferal yang lainnya. Sebenarnya tugas dua komponen ini bisa dikatakan hampir sama, hanya saja jika Northbridge cenderung berfungsi sebagai pengatur masalah internal, Southbridge justru difungsikan sebagai pengatur masalah eksternal yang berhubungan dengan I/O dan manusia.

South Bridge & North Bridge

Jika diurai lebih jauh, Southbridge memiliki beberapa fungsi penting seperti mengontrol bus IDE, USB, dukungan Plug and Play, menjembatani PCI dan Isa, mengontrol keyboard dan mouse, mengontrol fitur power management dan sejumlah perangkat lainnya.

Selain itu perbedaan antara Southbridge dan Northbridge adalah jalur penghubung yang mereka gunakan masing-masing untuk berhubungan dengan perangkat keras komputer lainnya. Jika Southbridge menggunakan jalur penghubung yang kecepatannya (kecepatan bus) lebih lambat (misalnya bus PCI dan bus ISA), Northbridge justru menggunakan jalur penghubung yang djauh lebih cepat.

– System-on-Chip

Selain chipset yang terdiri dari kombinasi antara Northbridge dan Southbridge, ada pula chipset yang telah menggunakan konsep chip sistem atau system-on-chip. Biasanya chipset jenis ini telah menyediakan komponen hardware yang sudah on-board dalam motherboard, misalnya VGA dan modem.

4. Slot IDE dan Slot SATA

IDE atau port IDE merupakan port yang mempunyai 40 pin yang berfungsi untuk meletakkan kabel IDE yang menghubungkan ke beberapa komponen seperti Hardisk dan CD Room. Port IDE biasanya terbagi menjadi 2 macam yaitu primari IDE dan Secondary IDE. Primari hardisk biasanya digunakan untuk menghubungkan ke hardisk sedangakan secondary IDE berfungsi untuk menghubungkan ke komponen CD ROOM.

Slot SATA

Slot IDE

SATA merupakan port yang berfungsi untuk meletakkan kabel sata yang akan dihubungkan dengan hardisk yang mempunyai port SATA.

Kedua slot ini berbeda bentuknya, tetapi memiliki fungsi yang sama, yaitu untuk penghubung Hardisk atau CD-ROM ke motherboard. Ciri fisk dan slot IDE adalah bentuknya yang agak memanjang, menyesuaikan dengan kondisi fisik kabel data IDE. Sedangkan untuk slot sata, bentuk fisiknya lebih kecil, dan tidak terlalu memakan tempat, karena kabel data SATA juga bentuknya relatif kecil.

Rata - rata, Slot IDE ditemukan di motherboard lama. Tetapi tidak menutup kemungkinan ditemukan di motherboard generasi baru tetapi berangsur, teknologi IDE mulai di tinggalkan digantikan SATA

Baca Juga: Apa Itu Komputer?

5. Basic Input Output System (BIOS) Chip

Sederhanya, BIOS adalah adalah sebuah chip yang menyimpan perangkat lunak untuk mengontrol hardware dan berfungsi sebagai interface antara hardware dan operating system (OS). BIOS digunakan oleh komputer untuk mempersiapkan prosess booting (startup) dan mengecek kesiapan sistem dan hardware sebelum komputer dijalankan.

BIOS Chip

Saat ini, BIOS sudah mulai digantikan dengan UEFI yang hadir dengan teknologi yang lebih canggih. Secara fisik bentuk dari BIOS atau UEFI ini seperti chip, tempatnya pun tidak menentu di setiap jenis motherboard. Tetapi biasanya terdapat bacaan BIOS atau nama produsennya pada alasnya.

6. Battery CMOS

Battery CMOS (Complimentary Metal Oxide Semicondutor) merupakan sebuah battery kecil yang digunakan untuk memberi daya pada BIOS dan juga untuk menyimpan semua settingan yang ada pada BIOS. Bentuk seperti battery jam tangan, hanya saja bentuknya yang lebih besar.

Battrey CMOS

Sebagai contoh, dengan adanya CMOS Battery maka konfigurasi yang sudah disetting seperti waktu dan tanggal tidak akan berubah setiap komputer dimatikan dan dinyalakan kembali keesokan harinya. Informasi mengenai tanggal dan waktu pada komputer tetap mengalami update dengan meneruskan jenjang waktu yang terjadi sejak komputer dimatikan hingga akhirnya dinyalakan kembali. Seandainya perangkat ini tidak ada, itu artinya komputer Anda akan tetap menampilkan tanggal dan waktu yang sama dengan hari kemarin (saat komputer dimatikan), padahal kenyataannya jenjang waktu yang terjadi sudah memakan beberapa momen yang berjalan cukup lama.

Jika Battery CMOS di cabut dari Motherboard, lalu dipasangkan lagi maka sebuah komputer akan kembali ke defaultnya atau ke reset settingnya

7. Slot PCI

PCI sendiri merupakan singkatan dari Peripheral Component Interconnect. Pada dasarnya PCI merupakan bus yang didesain untuk menangani beberapa perangkat keras. Konsep PCI pertama kali diwujudkan pada bulan Juni 1992 dengan nama PCI versi 1.0. Semenjak saat itu komponen ini masih terus digunakan hingga sekarang, tentunya dengan sejumlah pengembangan mutakhir yang menjadikannya kian efektif.

Slot PCI

Salah satu pengembangan dari slot PCI adalah PCI Express yang digunakan sebagai slot ekspansi (slot tambahan atau eksternal) pada sebuah komputer. PCI Express sendiri terbagi menjadi dua yang disesuaikan menurut fungsinya masing-masing, diantaranya yaitu :

Slot PCI Express x16

Adalah slot khusus yang bisa digunakan atau dipasangi kartu VGA generasi terbaru.

Slot PCI Express x1

Adalah slot untuk memasang periferal (card) lainnya selain kartu VGA.

8. Power Connector

Connector ini tidak kalah penting dari yang lainnya. Connector ini menghubungkan motherboard dengan power supply agar motherboard bisa mendapatkan daya listrik. Biasanya berjumla 20-24 pin.

Slot Power Connector

9. I/O Ports

Bagian ini biasanya dapat kita gunakan dari luar casing. Merupakan kumpulan port sebagai input maupun output data komputer. Terdiri dari beberapa komponen sebagai berikut :

I/O Ports

Port paralel (LPT1 atau LPT2) : Port yang berfungsi untuk peralatan yang bekerja dengan transmisi data secara paralel. Biasanya dipakai untuk memasang printer atau scanner sebelum generasi USB.
Port Serial (Com 1, Com 2) : Port yang berfungsi untuk memasang periferal kecepatan rendah dengan mode transfer data serial. Akan tetapi saat ini jarang sekali digunakan.
Port AT/PS2 : Port yang berfungsi untuk menghubungkan mouse dengan komputer.
Port USB (Universal Serial Bus) : Port yang berfungsi untuk antarmuka dengan periferal / peralatan eksternal generasi terbaru yang menggantikan port paralel dan port serial. Contoh peralatan yang menggunakan port ini misalnya camera digital, scanner, printer USB, handycam, dan peraltan tambahan eksternal.
Port VGA : Port yang berhubungan langsung dengan layar. Port ini terdapat pada motherboard yang menggunakan chipset VGA on board atau menggunakan VGA card yang diletakkan pada slot AGP.
Port Audio : Port yang berfungsi untuk menghubungkan komputer dengan sistem audio seperti speaker, mikrofon, line-in dan juga line-out. Tapi motherboard sekarang sudah banyak yang menggunakan chipset audio on-board.
Port LAN : Port yang berfungsi untuk menghubungkan komputer dengan jaringan komputer seperti LAN (Local Area Network).
Port SPDIF : Port yang berfungsi untuk menghubungkan komputer dengan periferal audio seperti home theatre.
Port Firewire : Port yang berfungsi untuk menghubungkan peralatan eksternal kecepatan tinggi seperti video capture atau seperti streaming video.
